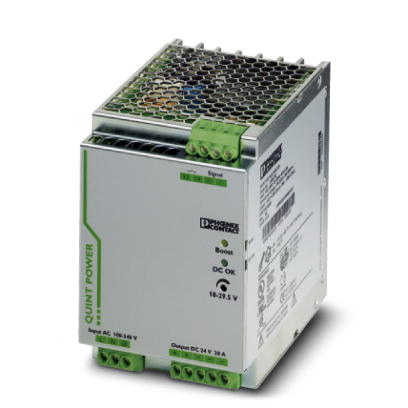

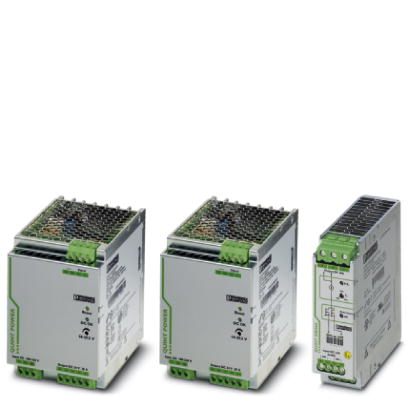

电源 - QUINT-PS/1AC/24DC/20 - 2866776
用于DIN导轨安装的QUINT POWER电源，初级开关模式，采用SFB技术（选择性熔断技术），输入：1相，输出：24 V DC/20 A

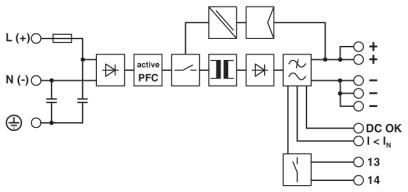

产品描述
提供最大化功能性的QUINT POWER电源
QUINT POWER断路器可在六倍于额定电流时以热磁方式快速脱扣，从而提供选择性系统保护并可以节省成本费用。通过预防性功能监控可以确保极高的系统有效性，因为它在故障发生前便可以发出临界运行状态报告。
通过静态功率储备POWER BOOST，能可靠地启动重负载。可调电压可覆盖5 V DC ... 56 V DC之间的所有范围。
优势
用于最大的系统可用性IQ技术可确保最高的系统可靠性。
通过静态POWER BOOST功率裕度，可持久提供高达额定电流1.5倍的电流，因此能可靠地启动大型负载
带动态功率裕度SFB（选择性熔断）技术的标准断路器快速触发，最多为6次，额定电流为12 ms
预防性功能监控
尺寸
| 宽度 | 90 mm |
|---|
| 高度 | 130 mm |
|---|
| 深度 | 125 mm |
|---|
| 备用端子宽度 | 122 mm |
|---|
| 备用端子高度 | 130 mm |
|---|
| 备用装配视图 | 93 mm |
|---|
环境条件
| 保护等级 | IP20 |
|---|
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K) |
|---|
| 环境温度（调试类型测试） | -40 °C |
|---|
| 环境温度（存放/运输） | -40 °C ... 85 °C |
|---|
| 允许的最大相对湿度（操作） | ≤ 95 % (25°C时，无冷凝) |
|---|
| 气候等级 | 3K3（符合EN 60721标准） |
|---|
| 污染等级 | 2 |
|---|
| 安装高度 | 6000 m |
|---|
输入数据
| 额定输入电压范围 | 100 V AC ... 240 V AC |
|---|
| 输入电压范围 | 85 V AC ... 264 V AC |
|---|
| | 90 V DC ... 350 V DC |
|---|
| 介电强度 最大 | 300 V AC |
|---|
| AC频率范围 | 45 Hz ... 65 Hz |
|---|
| DC频率范围 | 0 Hz |
|---|
| PE放电电流 | < 3.5 mA |
|---|
| 电耗量 | 5.1 A (120 V AC) |
|---|
| | 2.3 A (230 V AC) |
|---|
| | 4.9 A (110 V DC) |
|---|
| | 2.4 A (220 V DC) |
|---|
| 额定功耗 | 569 VA |
|---|
| 冲击电涌电流 | < 20 A |
|---|
| 电源缓冲 | > 32 ms (120 V AC) |
|---|
| | > 32 ms (230 V AC) |
|---|
| 输入熔断器 | 12 A (慢熔断，内部) |
|---|
| 选择合适的保险丝 | 10 A ... 16 A (AC: 特性B、C、D、K) |
|---|
| 保护名称 | 瞬态电涌保护 |
|---|
| 保护电路/组件 | 压敏电阻 |
|---|
输出数据
| 额定输出电压 | 24 V DC ±1 % |
|---|
| 输出电压（USet）的设置范围 | 18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制) |
|---|
| 额定输出电流（IN） | 20 A (-25 °C ... 60 °C, UOUT = 24 V DC) |
|---|
| POWER BOOST (IBoost) | 26 A (-25°C ... 40°C恒定，UOUT = 24 V DC ) |
|---|
| 选择性熔断 (ISFB) | 120 A (12毫秒) |
|---|
| 衰减 | 60 °C ... 70 °C (2.5%/K) |
|---|
| 并连 | 是，用于冗余和增加容量 |
|---|
| 串连 | 是 |
|---|
| 反馈电阻 | 最大 35 V DC |
|---|
| 输出端电涌电压保护 | < 35 V DC |
|---|
| 控制偏差 | < 1 % (负载的变化，静态10 % ... 90 %) |
|---|
| | < 2 % (负载的变化，动态10 % ... 90 %) |
|---|
| | < 0.1 % (输入电压的变化范围为±10 %) |
|---|
| 残波 | < 30 mVSS (额定值) |
|---|
| 输出功率 | 480 W |
|---|
| 典型响应时间 | < 0.6 s |
|---|
| 最大空转功耗 | 8 W |
|---|
| 最大额定负载功率损耗 | 40 W |
|---|
概述
| 净重 | 1.7 kg |
|---|
| 效率 | > 93 % (230V AC和额定值) |
|---|
| 绝缘电压输入／输出 | 4 kV AC (类型测试) |
|---|
| | 2 kV AC (常规测试) |
|---|
| 绝缘电压输入／PE | 3.5 kV AC (类型测试) |
|---|
| | 2 kV AC (常规测试) |
|---|
| 绝缘电压输出／PE | 500 V DC (常规测试) |
|---|
| 保护等级 | I |
|---|
| | IP20 |
|---|
| MTBF (IEC 61709, SN 29500) | > 900000 h (25 °C) |
|---|
| | > 520000 h (40 °C) |
|---|
| |
|
|---|
| 安装位置 | 水平DIN导轨NS35，EN60715 |
|---|
| 组装说明 | 可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离15 mm，垂直间距50 mm
可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm |
|---|
连接数据，输入
| 连接方式 | 螺钉连接 |
|---|
| 刚性导线最小横截面 | 0.2 mm² |
|---|
| 刚性导线最大横截面 | 6 mm² |
|---|
| 柔性导线最小横截面 | 0.2 mm² |
|---|
| 柔性导线最大横截面 | 4 mm² |
|---|
| 最小导线横截面AWG | 18 |
|---|
| 最大导线横截面AWG | 10 |
|---|
| 剥线长度 | 7 mm |
|---|
| 螺纹 | M4 |
|---|
连接数据，输出
| 连接方式 | 螺钉连接 |
|---|
| 刚性导线最小横截面 | 0.2 mm² |
|---|
| 刚性导线最大横截面 | 6 mm² |
|---|
| 柔性导线最小横截面 | 0.2 mm² |
|---|
| 柔性导线最大横截面 | 4 mm² |
|---|
| 最小导线横截面AWG | 12 |
|---|
| 最大导线横截面AWG | 10 |
|---|
| 剥线长度 | 7 mm |
|---|
| 螺纹 | M4 |
|---|
信号显示的连接数据
| 刚性导线最小横截面 | 0.2 mm² |
|---|
| 刚性导线最大横截面 | 6 mm² |
|---|
| 柔性导线最小横截面 | 0.2 mm² |
|---|
| 柔性导线最大横截面 | 4 mm² |
|---|
| 最小导线横截面AWG | 18 |
|---|
| 最大导线横截面AWG | 10 |
|---|
| 螺纹 | M4 |
|---|
标准和规范
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
|---|
| 发射干扰 | EN 55011 (EN 55022) |
|---|
| 抗干扰 | EN 61000-6-2:2005 |
|---|
| 连接符合标准 | CSA |
|---|
| 标准/规程 | EN 61000-4-2 |
|---|
| 触点放电 | 4 kV (强度测试2) |
|---|
| 标准/规程 | EN 61000-4-3 |
|---|
| 频率范围 | 80 MHz ... 1 GHz |
|---|
| 测试场强 | 10 V/m (强度测试 3) |
|---|
| 频率范围 | 1.4 GHz ... 2 GHz |
|---|
| 测试场强 | 3 V/m (强度测试2) |
|---|
| 标准/规程 | EN 61000-4-4 |
|---|
| 备注 | 标准 B |
|---|
| 标准/规程 | EN 61000-4-5 |
|---|
| 信号 | 1 kV (强度测试2 - 非对称) |
|---|
| 标准/规程 | EN 61000-6-3 |
|---|
| | EN 61000-4-6 |
|---|
| 频率范围 | 0.15 MHz ... 80 MHz |
|---|
| 电压 | 10 V (强度测试 3) |
|---|
| 低压指令 | 符合LV 条例2006/95/EC |
|---|
| 标准——电气安全 | IEC 60950-1/VDE 0805 (SELV) |
|---|
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装 | EN 50178/VDE 0160 (PELV) |
|---|
| 标准——安全超低电压 | IEC 60950-1 (SELV) 和 EN 60204-1 (PELV) |
|---|
| 标准——安全绝缘 | DIN VDE 0100-410 |
|---|
| 标准——主协波电流限值 | EN 61000-3-2 |
|---|
| 标准 - 设备安全 | BG （设计测试） |
|---|
| 标准——用于医疗的认证 | IEC 60601-1，2 x MOOP |
|---|
| 造船工业许可 | DNV GL (EMC B，仅在使用逆流滤波器时)，ABS，LR，RINA，NK，BV |
|---|
| UL认证 | UL，UL 508 |
|---|
| | UL/C-UL认证UL 60950-1 |
|---|
| | UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域） |
|---|
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
|---|
| 振动（操作） | < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6） |
|---|
| | 15 Hz ... 150 Hz、2.3g、90 min。 |
|---|
| 认证——适用于半导体工业的需求，符合干线压降 | SEMI F47-0706 一致性证书 |
|---|
| 信息技术设备 - 安全（CB认证体系） | IEC 60950-1（第2版） |
|---|
| 轨道应用 | EN 50121-4 |
|---|
| 电涌电压类别 (EN 62477-1) | III |
|---|
